Габаритный чертеж насоса НВ, НВЕ

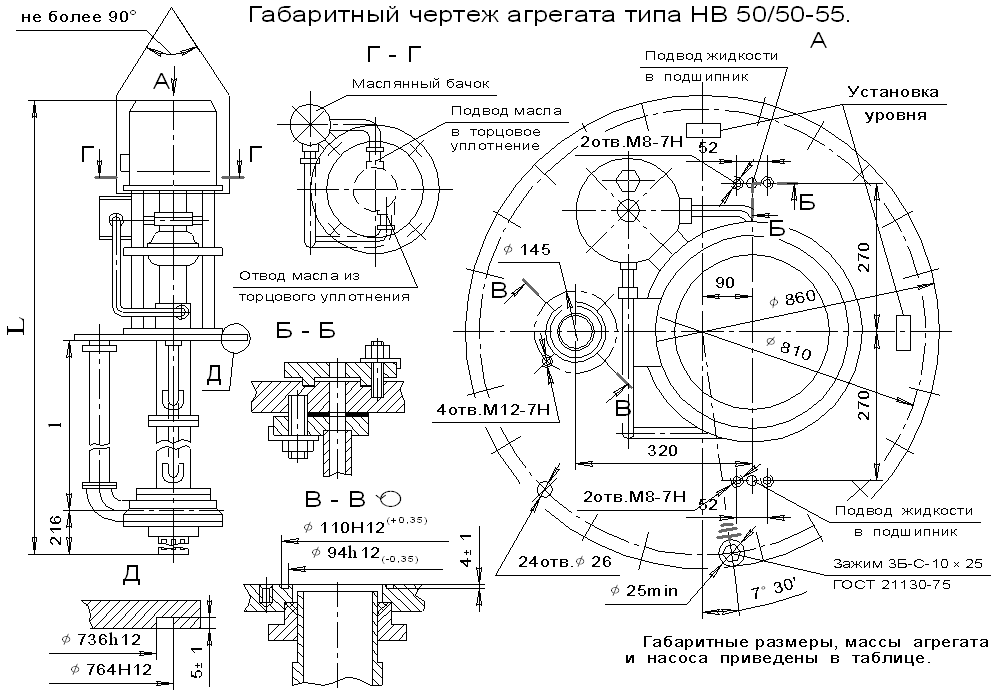

Габаритный чертеж на центробежный насос (электронасос) типа НВ 50/50 (НВЕ 50/50), укомплектованный торцовым уплотнением (55), представлен на рисунке 1.

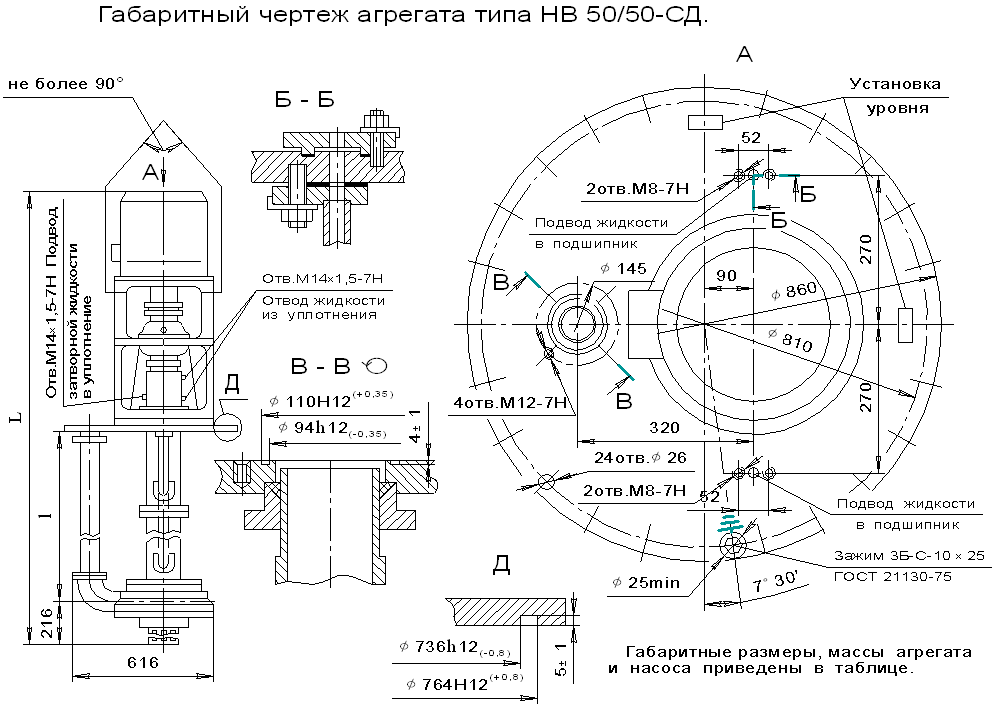

Габаритный чертеж - насос НВ 50/50 (НВЕ 50/50) с сальниковым уплотнением представлен на рисунке 2.

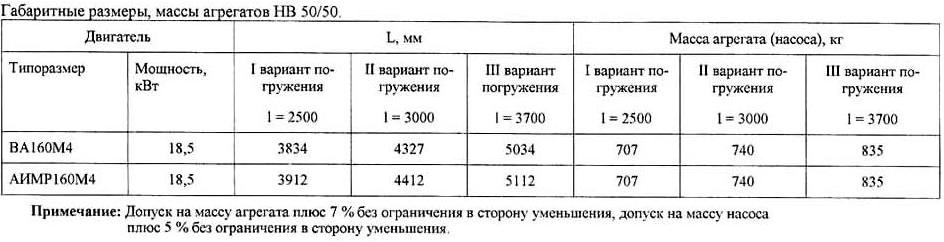

Габаритно-присоединительные размеры на насосы представлены на рисунке 3.
Для привода насосов для нефти НВ(Е) применяют трехфазные электродвигатели взрывобезопасного исполнения. Марки: взрывозащищенные электродвигатели ВА160М4 или АИМ160М4.
Рис.1. Габаритный чертеж НВ 50/50-55
Рис.2. Габаритный чертеж НВ 50/50-СД
Рис.3. Габаритные размеры и масса агрегатов НВ
